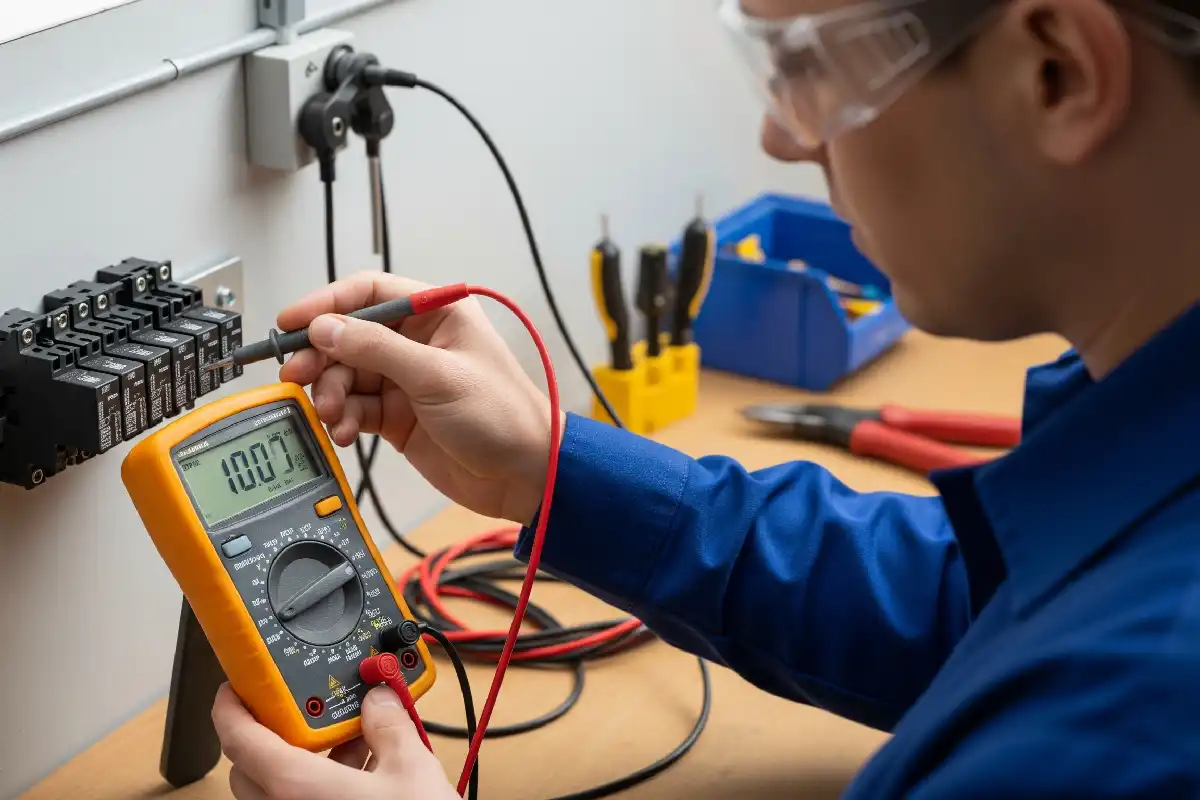

Açık adımları izleyerek ve güvenlik kurallarına bağlı kalarak röle soketlerini bir multimetre kullanarak güvenli bir şekilde test edebilirsiniz. Başlamadan önce her zaman gücü kapatın veRöle terminallerine enerji verildiklerinde asla dokunmayın. Bu elektrik şokunu önler. Birçok teknisyen ve DIYER, röle soketlerini düzenli olarak test eder. Rölelerin nasıl çalıştığını ve uygulamalı bir uygulamaya sahip olduğunu anlamak önemlidir.
Röle soketlerini test ettiğinizde uygun adımları izlemezseniz, elektrik şokunu, ekipman hasarını ve hatta ateşi riske atarsınız. Her adımı doğru sırada gerçekleştirmek, güvende olmanıza yardımcı olur ve röle soket testinizin doğru olmasını sağlar.
Kilit çıkarımlar
- Test etmeden önce her zaman gücü kapatın. Güvenli kalmak ve yanlış sonuçlardan kaçınmak için önce röleyi kaldırın.
- Dijital multimetre gibi doğru araçları kullanın. Yalıtımlı eldiven giyin ve güvenli testler için jumper telleri kullanın.
- Öğrenmekröle pim numaralarıVe ne yaparlar. Bu, multimetrenizi doğru şekilde bağlamanıza ve iyi sonuçlar almanıza yardımcı olur.
- Voltajı kontrol edin, bobin direncini ölçün ve temas sürekliliğini birer birer test edin. Bu, röle sorunları bulmanıza yardımcı olur.
- Güvenlik adımlarını izleyin ve çalışmanızı iki kez kontrol edin. Bu sizi güvende tutar ve aracınızın elektrik sisteminin iyi çalışmasına yardımcı olur.
Hazırlık
Gerekli araçlar
Başlamadan önce ihtiyacınız olan tüm araçları alın. Doğru ekipman hatalardan kaçınmanıza yardımcı olur. Ayrıca sonuçlarınızı daha güvenilir hale getirir.
- Dijital multimetre: SeçOtomatik aralıklı ve gerçek rms ile dijital multimetre. Fluke 88V veya Fluke 175arabalar için iyidir. Bu sayaçlar bobin direnci ve temas sürekliliği gösterir.
- Test Işığı: Röle soketinde voltaj olup olmadığını görmek için bir test ışığı kullanın.
- Jumper telleri: KullanmakYalıtımlı timsah klipsli jumper telleri. Bu kablolar güvenli bağlantılar yapmanıza yardımcı olur.
- Yalıtımlı el aletleri: Kauçuk tutamaklı tornavida, pense ve tel kesiciler kullanın. Bu sizi şoklardan korur.
- Koruyucu dişli: Ellerinizi elektrikten korumak için yalıtımlı eldiven giyin.
- İyi aydınlatma: Çalışma alanınızın parlak olduğundan emin olun. Bu, PIN numaralarını ve etiketlerini görmenize yardımcı olur.
Uç:Kullanmadan önce aletlerinizi çatlaklar veya aşınmış yalıtım için kontrol edin. Araçları yalnızca yalıtımlı parçalarıyla tutun.
| Alet | Amaç |
|---|---|
| Dijital multimetre | Voltaj, direnç ve sürekliliği ölçer |
| Test Işığı | Voltaj varlığı için kontroller |
| Jumper telleri (Yalıtımlı) | Güvenli Bağlantılar Yapar |
| Yalıtımlı el aletleri | Elektrik şokunu önler |
| Yalıtılmış eldiven | Elleri şoklardan korur |
| İyi aydınlatma | Görünürlüğü artırır |
Güvenlik adımları
Her zaman takip edingüvenlik adımlarıRöle soketlerini test ettiğinizde. Bu adımlar sizi ve aracınızı güvende tutar.
- Aracı kapatın ve önce pili ayırın. Bu şokları ve hasarı durdurur.
- Röleyi soketinden çıkarın. Bu, diğer devrelerden gelen yanlış okumaları önler.
- Hasar veya gevşek teller için röle ve sokete bakın.
- Pil terminallerine doğrudan dokunmayın. Ellerinizden ve bileklerinizden metal mücevherleri çıkarın.
- Kuru, temiz ve parlak bir alanda çalışın. Yanıcı şeyleri çalışma alanınızdan uzak tutun.
- Röle veya aracın kablo grafiğindeki diyagramı kullanarak röle pimlerini bulun.
- Bir şey bağlantısını kesmeden önce röle ve kablolamanın fotoğraflarını çekin. Bu, her şeyi doğru şekilde geri koymanıza yardımcı olur.
Not:Güvenlik adımlarını asla atlamayın. Güvenliği acele ederseniz veya görmezden gelirseniz, incinebilir veya bir şeye zarar verebilirsiniz.
Röle soket pimlerini tanımlayın
Test etmeden önceröle soketleri, her pimi nasıl tanımlayacağınızı bilmeniz gerekir. Röle soketleri standart pim numaralarını kullanır. Bu sayılar multimetrenizi doğru noktaya bağlamanıza yardımcı olur. Çoğu otomotiv rölesiDIN 72552 Standart. Röle veya sokette 85, 86, 30, 87 ve bazen 87A gibi sayıları göreceksiniz.
Pin numaraları (85, 86, 30, 87)
Üreticiler röle soket pimlerini net sayılarla etiketler. Bu sayılar her pimin işleviyle eşleşir. Bu sayıları röle kasasında, sokette veya aracın kablo şemasında bulabilirsiniz. İşte en yaygın pim numaralarını ve ne yaptıklarını gösteren bir tablo:
| Pin numarası | Fonksiyon Açıklaması |
|---|---|
| 85 | Röle bobini negatif (toprak) |
| 86 | Röle bobini pozitif (güç) |
| 30 | Pil Besleme / Hat Pozitif |
| 87 | Ortak Kontak (Anahtar Çıktı) |
| 87a | Normalde Kapalı Kontak (NC, 5 pimli) |
İpucu: Multimetrenizi bağlamadan önce her zaman röle diyagramını kontrol edin. Bu, hatalardan kaçınmanıza yardımcı olur veRöle soketlerini test edingüvenli.
Bazı rölelerde 87b, 88, 88a veya 88b gibi ekstra pimler de görebilirsiniz. Bunlar özel röle türlerinde kullanılır, ancak çoğu araba rölesi sadece 85, 86, 30, 87 ve bazen 87A kullanır.
PIN işlevleri
Her pimin röle devresinde belirli bir işi vardır. Her pimin ne yaptığını bilmek, röle soketlerini doğru şekilde test etmenize yardımcı olur.
- Pim 85: Bu pim zemine bağlanır. Bobin devresini tamamlar ve röle etkinleştirildiğinde akım akışı sağlar.
- Pin 86: Bu pim kontak anahtarından veya kontrol modülünden güç alır. Buraya voltaj uyguladığınızda, bobin enerji verir.
- Pim 30: Bu pim ana güç girişidir. Pil'e bağlanır ve röleye yüksek akım sağlar.
- Pim 87: Bu pim anahtarlanmış çıktıdır. Röle bobine enerji verildiğinde, güç pim 30'dan pin 87'ye akar ve aksesuarı açar.
- PIN 87A: Bu pim normal olarak kapalı temastır. 5 pimli bir rölede, pin 87A röle kapalıyken Pim 30'a bağlanır.
Röle soketlerini test ettiğinizde, hangi pimin ne yaptığını bilmeniz gerekir. Bu, ölçümlerinizi doğru hale getirir ve sorunları daha hızlı bulmanıza yardımcı olur.
Not: Röle veri sayfaları ve soket etiketleri genellikle pim diyagramlarını gösterir. Teste başlamadan önce bu diyagramları her bir pimi işleviyle eşleştirmek için kullanın.
Röle soketlerini test edin
Röle soketlerini multimetre ile test etmek, elektrik problemlerini hızlı bir şekilde bulmanıza yardımcı olur. Voltajı kontrol etmek, bobin direncini ölçmek veTest İletişim Sürekliliği. Her adım size röle soketinizin sağlığı hakkında önemli bilgiler verir.
Pimlerde voltajı kontrol edin
Önünüzde röle soketinde gücü kontrol etmeniz gerekiyorRöle soketlerini test edindaha öte. Bu adım, soketin doğru voltajı alıp almadığını gösterir.
- Kontağı açın. Röleyin soketten çıkarıldığından emin olun.
- Multimetrenizi DC Volt Moduna ayarlayın.
- Siyah probu iyi bir zemin noktasına yerleştirin. Her soket pimini test etmek için kırmızı probu kullanın.
- Bu voltaj okumalarını arayın:
-
Pin numarası Beklenen voltaj aralığı Durum / Notlar 30 ~12-13V Pil voltajı, her zaman mevcut 86 >10V Voltaj yalnızca ateşleme veya motor çalıştırıldığında 85 0V Zemin potansiyelinde olmalı 87 ~12V Sadece röle bobine enerji verildiğinde - Pim 30 her zaman pil voltajını göstermelidir. Pin 86, kontak açıkken voltaj göstermelidir. Pim 85, iyi bir zemin gösteren sıfır volt'a yakın olmalıdır. Pim 87, röle etkinleştirildiğinde yalnızca voltajı gösterir.
İpucu: Beklenen voltajı görmüyorsanız, şişmiş sigortaları, kötü kabloları veya zayıf zemin bağlantılarını kontrol edin.
Bobin direncini ölçün
Bobin direncini ölçmek, röle bobininin sağlıklı olup olmadığını bilmenize yardımcı olur. Röle soketlerini süreklilik için test etmeden önce bunu yapmanız gerekir.
- Röleyi soketten çıkarın.
- Multimetrenizi Direnç (ω) moduna ayarlayın. Seçebiliyorsanız en düşük aralığı kullanın.
- Bir probu pin 85'e, diğerini pin 86'ya yerleştirin.
- Okumanın dengelenmesini bekleyin. Bobinin endüktansı ilk başta sayıların atlamasına neden olabilir.
- Sağlıklı bir röle bobini genellikle arasında okur50 ve 150 ohm. "OL" veya "1" görürseniz, bobin açık ve kırılır. Çok düşük bir sayı görürseniz, bobin kısaltılır.
- Probların doğru bir okuma için temiz metale dokunduğundan emin olun. En iyi sonuçlar için oda sıcaklığında ölçün.
Bobin direncini ölçmek için adımlar:
- Röleyin bağlantısını kesin.
- Multimetreyi ω olarak ayarlayın.
- Prob pimleri 85 ve 86.
- Sabit bir okuma bekleyin.
- 50-150 ohm olup olmadığını kontrol edin.
Not: Direnç bu aralığın dışındaysa, röleyi değiştirmelisiniz.
Test İletişim Sürekliliği
Temas sürekliliğini test etmek, röle gücü doğru bir şekilde değiştirip değiştirmediğini gösterir. Pim 30 ve 87 arasındaki süreklilik için röle soketlerini test etmeniz gerekir.
- Röleyin enerji verilmediğinden emin olun.
- Multimetrenizi süreklilik moduna ayarlayın. Bu mod devre tamamlandığında bip sesi çıkarır.
- Bir probu pim 30'a, diğerini Pin 87'ye yerleştirin. Bir bip sesi duymamalısınız. Bu, kişilerin açık olduğu anlamına gelir.
- 12V güç 85 ve 86 pimlerine uygulayın.bobine enerji ver. Bir tıklama duymalısınız.
- Bobin güçlendirilirken, pim 30 ve 87 arasında tekrar test edin. Bir bip sesi duymalısınız veya düşük dirençli bir okuma görmelisiniz (1 ohm'dan az). Bu, kontakların kapalı olduğu anlamına gelir.
- Bobinden gücü çıkarın. Röle tekrar tıklamalı ve bip sesi durmalıdır.
İletişim Sürekliliği için Hızlı Kontrol Listesi:
- Röle kapalıyken 30 ila 87 arasında bip sesi yok.
- Röle güçlendirildiğinde bip veya düşük direnç.
- Gücü çıkardıktan sonra bip sesi yok.
Röle kapalıyken bir bip sesi duyarsanız veya güçlendirildiğinde bip sesi duyarsanız, röle hatalıdır.
Bu adımları çoğu araçta röle soketlerini test etmek için kullanabilirsiniz. Doğru test, problemler bulmanıza ve elektrik sisteminizin iyi çalışmasını sağlamanıza yardımcı olur.
Sorun giderme
Ortak sorunlar
Ne zamanRöle soketlerini test edin, bazılarıyla karşılaşabilirsinizortak sorunlar. Bu sorunları bilmek, hatalardan kaçınmanıza ve hataları daha hızlı düzeltmenize yardımcı olur.
- Pil voltajını kontrol etmeyi unutabilirsiniz. Bu, röleyin garip davranmasına ve gerçek sorunları gizlemesine neden olabilir.
- Röleyi hala takılıken test etmek size yanlış okumalar verebilir, çünkü diğer devreler sonuçlarınızı etkileyebilir.
- Röle pimlerini karıştırırsanız, güç veya öğütülmüş yanlış yere uygulayabilirsiniz. Bu röle veya sokete zarar verebilir.
- Kötü zemin teması genellikle multimetrenizde yanlış okumalara yol açar.
- Yakıt buharlarının yakınında çalışmak gibi güvenlik adımlarını atlamak tehlikeli olabilir.
- Bazen, zaman harcayan diyagramları kontrol etmeden röle konumunu tahmin edebilirsiniz.
- Röleleri değiştirmeden, hatalı olduklarını onaylamadan daha fazla soruna yol açabilir.
- Bazı insanlar zor göründüğü için bir multimetre kullanmaktan kaçınır, ancak bu sadece sorun gidermenin daha uzun sürmesini sağlar.
İpucu: Her zaman pin numaralarını çift kontrol edin ve güvenlik adımlarını izleyin. Bu, doğru sonuçlar almanıza yardımcı olur ve sizi güvende tutar.
Sonraki Adımlar
Eğer bir sorun bulursanRöle soketlerini test edin, düzeltmek için bu adımları izleyebilirsiniz:
- Röle soketini ve tüm kabloları hasar veya korozyon belirtileri açısından inceleyin.
- Röle terminallerini ve soket kontaklarını temizleyin. Oksidasyonu gidermek için temas temizleyici veya ince zımpara kağıdı kullanın.
- Tüm kablo bağlantılarını, özellikle bobin ve temas terminallerinde kontrol edin. Gevşek bağlantıları sıkın.
- Multimetrenizi kullanınPim 30'da voltajı test edin ve pim 86. Her ikisi de anahtar açıkken yaklaşık 12V okumalıdır.
- Pin 85'in iyi bir zemine sahip olduğundan emin olun. 0V'ye yakın okunmalıdır.
- Röleye bağlı sigortayı test edin. Bazen, bir sigorta iyi görünüyor ama göremediğiniz küçük bir çatlak var.
- Röle voltaj, direnç veya süreklilik testlerinde başarısız olursa,Orijinal ile eşleşen yenisiyle değiştirin.
- Röle tüm testleri geçerse, ancak cihaz hala çalışmazsa, kablolama ve kontrol devrelerini gizli arızalar için kontrol edin.
- Kurulumdan kısa bir süre sonra yeni bir röle başarısız olursa, tekrar değiştirmeden önce daha derin elektrik sorunlarını arayın.
Sorunu çözemiyorsanız veya sorun karmaşıksa, profesyonel hizmetlere ulaşmayı düşünün. Şirketler severElektrik
Güvenilirlik hizmetleriVeHVM CorpGelişmiş araçlar ve sertifikalı teknisyenler konusunda uzman yardımı sunun.
Röle soketlerini kullandığınızda, her zaman önce güvenliği düşünün.
- Başlamadan önce pil kablosunu çıkarın.
- Temiz hava ve dağınık olmayan bir yerde çalışın.
- Arabanın parkta veya nötr olduğundan ve fren açık olduğundan emin olun.
- Herhangi bir kablo veya terminal kırmamaya dikkat edin.
Testi bitirdikten sonra çalışmanızı tekrar kontrol edin:
- Röleden bir tıklama dinleyin ve Terminal 87'nin gücü olup olmadığını görün.
- Röleyin sokete sıkıca oturduğunu kontrol edin.
- Sıkı olmayan pas veya kablolar arayın.
Düzenli kontroller yapmak, aracınızın elektrik sisteminin sağlıklı kalmasına yardımcı olur. Ayrıca arızaları durdurur ve güvenlik parçalarının çalışmasını sağlar. Ne yapacağınızdan emin değilseniz, bir uzmandan yardım isteyin.
SSS
Bir röle soketinin kötü olup olmadığını nasıl anlarsınız?
Yanmış izler, gevşek pimler veya eritilmiş plastik olup olmadığını kontrol edebilirsiniz. Voltaj ve sürekliliği test etmek için multimetrenizi kullanın. Garip okumalar görürseniz veya röle tıklamazsa, soket hatalı olabilir.
Bir röle soketini röleyi kaldırmadan test edebilir misiniz?
Soketi test etmeden önce röleyi çıkarmalısınız. Bu, doğru okumalar almanıza yardımcı olur. Röle ile test etmek size yanlış sonuçlar verebilir, çünkü diğer devreler ölçümlerinizi etkileyebilir.
Pim 30'da voltaj almazsanız ne anlama geliyor?
Pim 30'daki voltaj, soketin pilden güç almadığı anlamına gelir. Sigorta, kablolama ve pil bağlantılarını kontrol edin. Tekrar test etmeden önce gevşek veya kırık kabloları düzeltin.
Multimetre yerine test ışığı kullanmak güvenli mi?
Bir test ışığı voltaj olup olmadığını gösterebilir, ancak kesin değerleri ölçmez. Doğru sonuçlar için bir multimetre kullanmalısınız. Her zaman yalıtımlı eldiven giyin ve güvenlik adımlarını takip edin.
Röle neden tıklıyor ama cihaz çalışmıyor?
Röle tıklayabilir, ancak içindeki kişiler kirli veya yıpranmış olabilir. Röle güçlendirildiğinde Pim 30 ve 87 arasında sürekliliği kontrol edin. Kişileri temizleyin veya gerekirse röleyi değiştirin.
